YQL系列燃氣立式導熱油爐

容量：7000-29000KW
工作壓力：0.8-1.0MPA
適用燃料：天然氣、焦爐煤氣、沼氣
應用范圍：石油、化工、化纖、制藥、紡織印染、建材、木材加工、植物油加工等行業

分享到：

產品簡介
產品特點
產品參數
工程案例
型號編制說明
留言咨詢

產品簡介 :

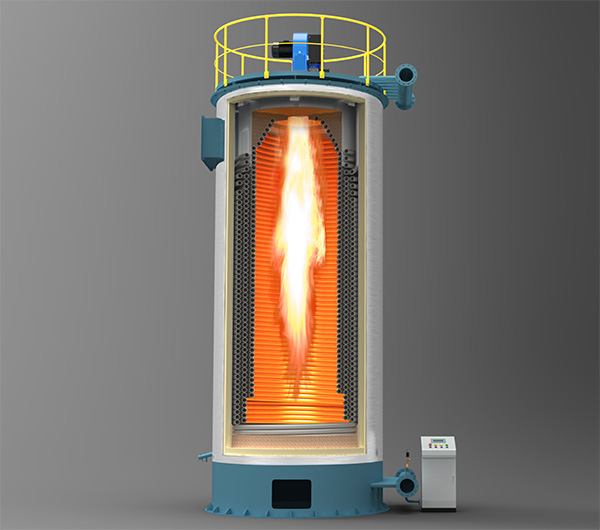

　　YQL系列燃氣導熱油鍋爐采用三回程圓盤管結構，盤管端部采用縮口盤管，有效的保護了鍋爐端部的爐墻，配有先進的燃燒裝置，鍋爐運行全自動化。燃料經燃燒器點燃后，形成的火炬充滿在圓盤管內，并通過盤管壁傳遞輻射熱，此為第一回程。燃燒產生的高溫煙氣在后爐門處匯聚，轉向進入第二回程，即對流管束區，經對流換熱后，煙氣溫度逐漸降低后至前爐門，并在此轉向進入第三回程管束區，隨后經節能器進入煙囪排向大氣。

　　該鍋爐整體出廠，在工地就位后，只需接通氣(油)電就可投入運行。鍋爐受熱面包括四部分：爐膛輻射受熱面，第一對流管束受熱面，第二對流管錢受熱面，節能器(余熱鍋爐)。

技術優勢:

數字化制造

　　·鋼管下斜采用數控三維激光切割機。

　　·圓盤管制作采用數控盤管生產線，一次成形，無需整形。

全氬弧焊接

　　·管子對接均采用自動氬弧焊接工藝，同時對焊縫進行X射線實時成像，杜絕不合格焊縫進入盤管生產線。

操作更簡單

　　鍋爐整裝出廠，便于安裝、調試、使用

　　全自動運行、燃燒、高位罐液位、出口溫度及流量均自動調節、自動保護。

　　進出口采用兩端法蘭和法蘭蓋結構，方便鍋爐房管道安裝及布置。

燃料更節省

　　內側采用優質的保溫材料，外用不銹鋼板，最大限度降低散熱損失，改善操作環境。

　　多層密排管束及每圈多個起密封固定作用的圈鋼，杜絕煙氣短路。

　　出廠時殘留水份被清除干凈，系統排水時間由12天減少為2天。

運行更安全

　　內圈盤管流量更大，在高溫運行時更安全可靠。

　　錐形盤管，有效保護了鍋爐端部的爐墻及頂部燃燒器。

產品參數:

鍋爐型號 Model		Y-14000Q	YQL-16500Q	YQL-18000Q	YQL-21000Q	YQL-23300Q	YQL-26000Q	YQL-29200Q
額定供熱量 Rated heating load(KW)	kW	14000	16500	18000	21000	23300	26000	29200
額定供熱量 Rated heating load(KW)	x10⁴kcal/h	1200	1400	1600	1800	2000	2200	2500
設計使用溫度 Desigen working temperature(≤℃)		320	320	320	320	320	320	320
額定工作壓力 Rated working pressure(MPa)		1.0	1.0	1.0	1.0	1.0	1.0	1.0
熱效率 Heat efficiency(≥%)		80	80	80	81	81	81	81
系統裝機容量 System installed capacity(KW)		320	380	450	520	600	700	825
膨脹槽m³ Expansion slot		20	30	30	30	30	30	30
儲油槽m³ oil cistern		30	40	40	60	80	80	80
